Важнейшее взаимодействие между чернилами и системой управления печатающей головкой обеспечивает высокое качество струйной печати. Анализатор формы капли для струйной печати DSA поможет вам в достижении этой цели. Прибор включает в себя инновационную систему наблюдения за каплями для анализа струйного потока капель чернил, создаваемого печатающей головкой. Формирование и анализ капель точно синхронизированы за счет запуска генерации капель.
Оптимизация параметров печати и печатающих головок при струйной печати
Разработка чернил
Повышение точности в 3D-печати
Объем капли
Размеры капли и длина связки
Скорость
Траектория
Количество частей сброса (для обнаружения спутниковых сбросов)
Испытайте возможности DSA Inkjet для анализа ваших красок и процессов печати.

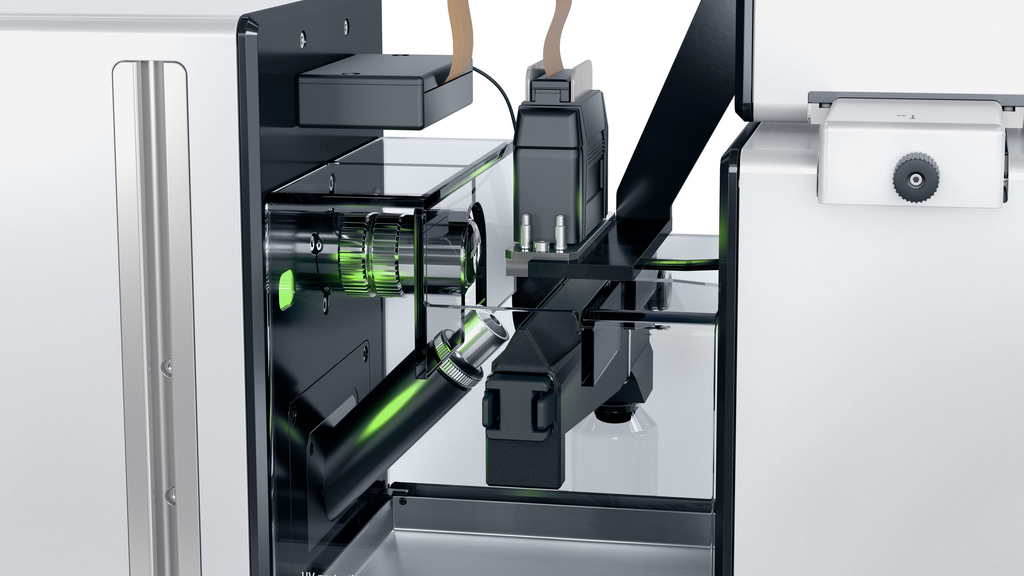

Высококачественная оптика микроскопа фокусирует струю капель и обеспечивает четкое видеоизображение. DSA Inkjet использует творческий метод для точного анализа капель чернил объемом всего в несколько пиколитров при скорости полета до 40 м/с: две вспышки света разного цвета в быстрой последовательности дважды экспонируют каплю в одном и том же видеокадре цветной камеры. Разделяя цветовые каналы, получают дискретные изображения одной и той же капли с интервалом в несколько микросекунд. Это открывает беспрецедентные возможности автоматического распознавания и анализа капель. Чтобы протестировать конкретную краску или оптимизировать процесс печати, большое количество поучительных параметров результата действуют как быстрая обратная связь.
Смачивание печатающей головки во время печати может привести к отклонению струи капель и засорению сопел из-за высыхания. Поэтому вторая камера, а также отдельная оптика и подсветка обеспечивают видеоизображение сопел снизу, чтобы сделать видимыми нежелательные капли чернил на рядах сопел. Еще одна инновационная разработка упрощает измерение реальных размеров капель, таких как объем или длина связок. Масштаб изображения определяется автоматически с помощью опорной сетки, регулярно проецируемой на изображение камеры. Это устраняет необходимость определения масштаба изображения при изменении масштаба, экономя время и обеспечивая надежные результаты.
Аппаратные компоненты DSA Inkjet обеспечивают безопасное и универсальное использование. Установка печатающей головки и фокусировка на одном сопле осуществляется за несколько простых шагов благодаря системе трехмерного точного позиционирования. Прибор также оснащен накопительным баком для снабжения печатающей головки чернилами при длительных измерениях. Струйные капли собираются в контейнер для отходов. Всасывающее устройство предотвращает появление вредных паров. Благодаря защитному покрытию от УФ-излучения также можно исследовать чернила с УФ-отверждением, например те, которые используются для 3D-печати.
В качестве альтернативы функции триггера DSA Inkjet может использовать собственную печатающую электронику для непосредственной настройки формы сигнала с помощью простого в использовании редактора. Эта функция, доступная для совместимых печатающих головок, идеально подходит для стандартизированных процедур тестирования составов чернил.
РАЗМЕРЫ ИНСТРУМЕНТА
| Площадь | 540 × 250 мм |
|---|---|
| Высота | 440 мм |
| Вес (без аксессуаров) | 10 кг |
ИСТОЧНИК ПИТАНИЯ
| Напряжение | от 88 до 264 В |
|---|---|
| Потребляемая мощность | 100 Вт |
| Частота | от 50 до 60 Гц |
РАЗМЕР ОБРАЗЦА
| Пространство печатающей головки | 95 × ∞ × 200 мм (Ш × Г × В) |
|---|
ОКРУЖАЮЩАЯ ОБСТАНОВКА
| Рабочая температура | от 10°С до 40°С |
|---|---|
| Температура хранения | от -10°С до 70°С |
| Влажность | без конденсата |
ИНТЕРФЕЙСЫ
| ПК | USB 3.0 |
|---|
КОРПУС И ПЕРИФЕРИЯ
| Ячейка | УФ-защита |
|---|---|
| Корпус камеры и оптики | да |
| Уравнивание | да |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
| Тип программного обеспечения | ADVANCE |
|---|---|
| Доступные программные модули | редактор сигналов для струйных принтеров |
СРОКИ
| Точность | < 100 нс |
|---|---|
| Точность | < 10 нс |
РЕЖИМ НАСТРОЙКИ ФОРМЫ ВОЛНЫ
| Поддерживаемые печатающие головки | RICOH MH5420/5440, MH5421/5441, MH5220 |
|---|---|
| Форма волны | настраивается в редакторе сигналов ADVANCE |
| Функции безопасности печатающей головки |
регулируемые ограничения напряжения защита от перепада напряжения |
| Контроль температуры печатающей головки | включены |
| Разрешение контроля температуры | 0,1 °С |
РЕЖИМ НАБЛЮДЕНИЯ ЗА КАПЛЕЙ
| Поддерживаемые печатающие головки | любые |
|---|---|
| Параметры синхронизации | квадратурный выходной сигнал в TTL и дифференциальной форме (EIA 422) |
ОБЩИЕ ХАРАКТЕРИСТИКИ
| Общие характеристики |
двухцветное измерение скорости двойного строба визуализация генерация капель оценка стабильности печати |
|---|
РЕЖИМЫ ИЗМЕРЕНИЯ
| Режимы измерения |
настройка сигнала в режиме наблюдения за каплей (только для поддерживаемых печатающих головок) |
|---|
ДИАПАЗОН ИЗМЕРЕНИЙ
| Объем капли | от 1 до 500 000 пл |
|---|---|
| Скорость падения (центр, передний край) | от 0 до 40 м/с |
| Частота печати | падение по запросу до 50 кГц |
ОПТИЧЕСКОЕ ИЗМЕРЕНИЕ
| Калибровка | полностью автоматический |
|---|---|
| Точность эталонной цели | 1 мкм |
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
| Дополнительные возможности |
анализ первой выброшенной капли автоматическая идентификация капель пластина сопла, смотровая оптика в комплекте устройство всасывания паров чернил в комплекте |
|---|
ДОПОЛНИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ
| Дополнительные результаты |
траектория (центр, передняя кромка) количество частей размеры капли (горизонтальная/вертикальная) положение капли (центр, передняя кромка) |
|---|
СТАТИСТИКА
| Статистика | среднее значение и стандартное отклонение для всех результатов |
|---|
СИСТЕМА КАМЕРЫ
| Тип | цвет |
|---|
СИСТЕМА КАМЕРЫ (СТАНДАРТНАЯ)
| Тип | камера CF04C |
|---|---|
| Связь | USB 3.0 |
| разрешение | 1920 × 1200 пикселей |
| Частота кадров | 2300 кадров в секунду |
ОСВЕЩЕНИЕ
| Тип | 2 высокомощных монохроматических светодиода |
|---|---|
| Длина волны, доминирующая | 470 нм, 625 нм |
| Ширина импульса строба | 180 нс |
ОПТИКА (СТАНДАРТНАЯ)
| Фокус | фиксированный фокус |
|---|---|
| Увеличить | 6,5-кратный зум микроскопа, ручной |
| Поле зрения | CF04C: от 0,3 × 0,3 до 1,9 × 1,9 мм (от 3,5 × до 22,5 ×) |
| Разрешение оптики | CF04C: от 0,3 до 1,6 мкм |
ОПТИКА НАБЛЮДЕНИЯ
| Фокус | фиксированный фокус |
|---|---|
| разрешение | CF04: 1920 × 1200 пикселей |
ПОЗИЦИОНИРОВАНИЕ ПЕЧАТАЮЩЕЙ ГОЛОВКИ
| Управление |
ось x: вручную y: вручную z: вручную наклон: вручную |
|---|---|
| Спектр |
