Независимо от того, должна ли ваша поверхность быть очень гладкой, иметь определенную текстуру или степень шероховатости, наш анализатор шероховатости поверхности SRA поможет вам оптимизировать материал или производственный процесс. Бесконтактный, быстрый и с чрезвычайно высоким разрешением SRA дает вам трехмерное изображение поверхности вашего образца и предоставляет вам данные, которые точно описывают его топографию. Анализы с помощью SRA помогают оценить вклад шероховатости в смачиваемость образца или в адгезию покрытий.

Применение

• Покрытия и другие модификации поверхности

• Биосовместимость имплантатов

• Процессы склеивания

• Строительство и строительный материал

• Оценка того, как шероховатость поверхности влияет на смачиваемость

Измерение результатов

• Отображение топографии образцов в широком масштабе от шероховатости поверхности до формы целых заготовок

• Расчет параметров образца, таких как размеры, углы, радиусы

• Большое количество поверхностей и профилей

• Анализы в соответствии с различными стандартами, такими как ISO 25178

• Коэффициент шероховатости по Венцелю

• Прямая оценка данных в дополнительном программном обеспечении MountainsMap®

Технические инновации для точности и скорости

SRA использует метод конфокальной микроскопии для создания пространственного представления поверхности. Это происходит путем наложения слоев 2D-изображений, каждое из которых имеет очень маленькую глубину резкости, при опускании оптики с чрезвычайно малыми приращениями, что приводит к разрешению по высоте до 10 нанометров. Для сканирования области образца обычные конфокальные микроскопы используют вращающийся диск с точечным отверстием для создания изображения на каждом уровне высоты. Диск внутри SRA имеет микролинзы, а не просто отверстия, что увеличивает светоотдачу и позволяет анализировать поверхности с низким коэффициентом отражения или даже прозрачные. Для стандартной версии SRA для вертикального перемещения измерительной головки используется ультразвуковой вместо обычного пьезопривода. Таким образом, при сочетании скорости с высоким разрешением обычный диапазон высот измерения значительно превышается. Для решения широкого круга задач, от анализа шероховатости до визуализации точной формы целых изделий, таких как винты или зубные имплантаты, линзы с увеличением от 2,5 до 100-кратного можно быстро и легко заменять. SRA также доступен в версии SRA Basic для менее частых измерений, когда не требуются максимальная скорость и разрешение.

                                                                                                             Диск с микролинзами

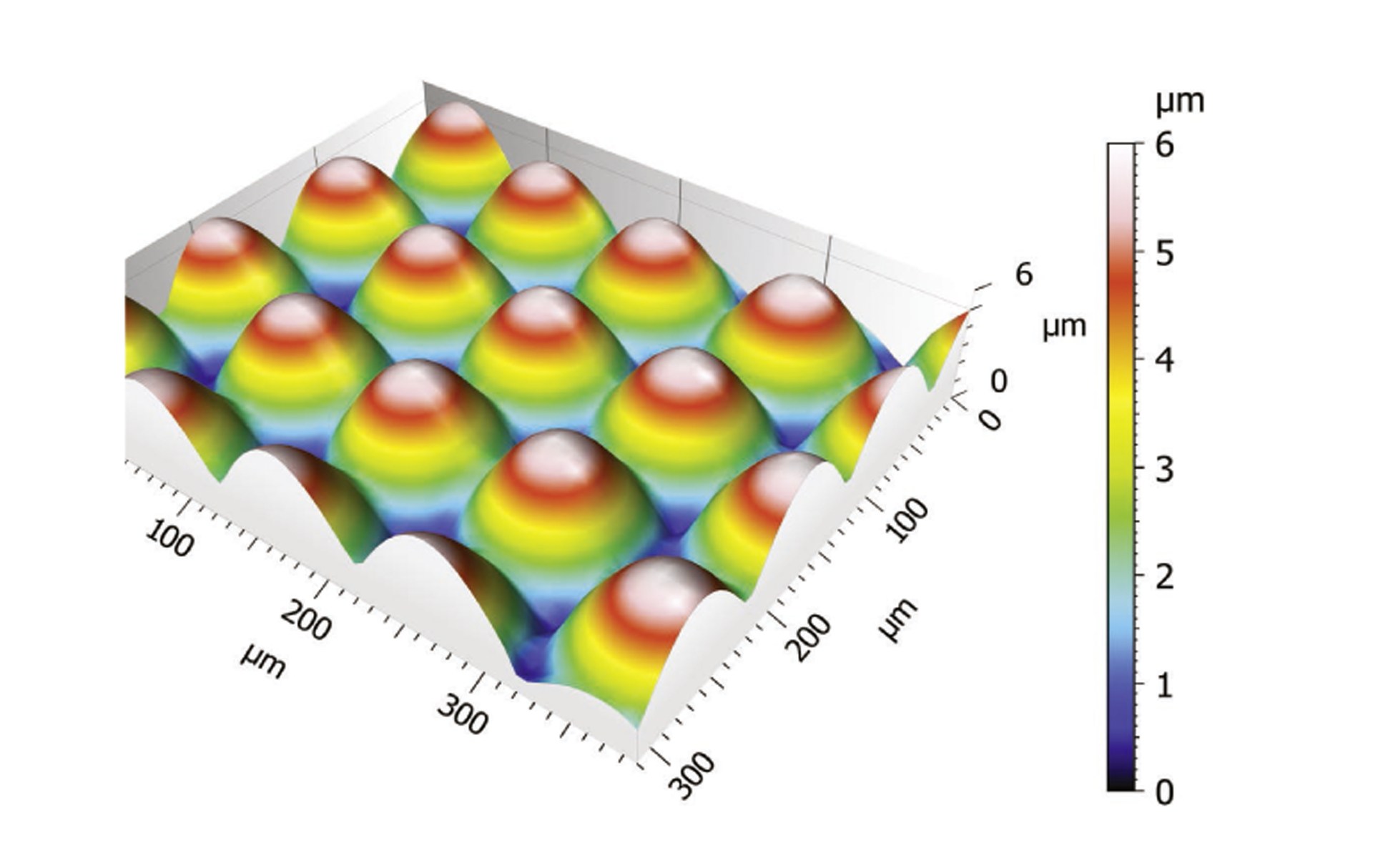

                                                                                        Топографический 3D-анализ того же диска микролинз
